Что это за деталь

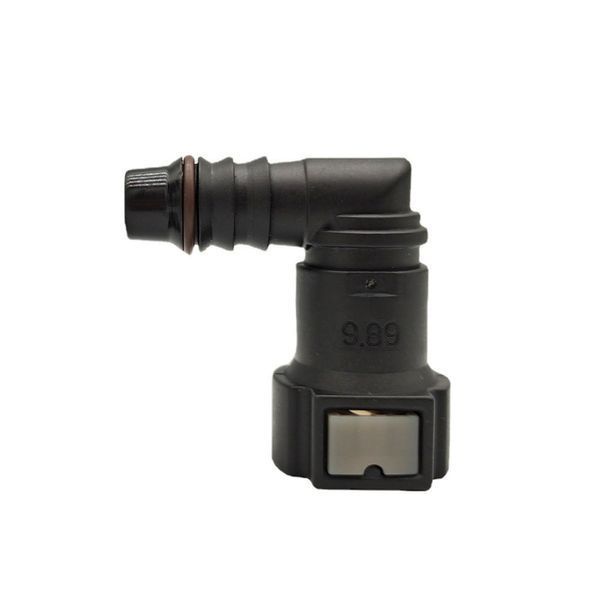

Быстросъемный топливный штуцер (фитинг) представляет собой соединительный элемент топливной магистрали. Данный разъем имеет угловую конфигурацию 90°, что позволяет компактно разместить топливные трубки в условиях ограниченного подкапотного пространства или возле топливного насоса. Механизм защелки обеспечивает герметичное соединение и возможность быстрого демонтажа магистрали без использования специального развальцовочного инструмента.
Технические характеристики
- Тип разъема: быстросъемный (Quick Release)
- Угол изгиба: 90 градусов
- Внутренний диаметр под ответную часть (папа): 9.89 мм
- Диаметр елочки под шланг (внутренний диаметр трубки): 10 мм
- Рабочее давление: до 5-7 бар (в зависимости от типа топливной системы)
- Материал корпуса: нейлон (PA12), устойчивый к воздействию бензина, дизельного топлива и температурным перепадам
Совместимость
Штуцер с типоразмером 9.89 мм является стандартом SAE для многих автомобильных марок. Он применяется в топливных системах (подача и обратка), а также в системах вентиляции паров топлива (адсорберах):
- Volkswagen Group (VW, Audi, Skoda, Seat) — топливные рампы и фильтры
- Renault / Dacia — топливные магистрали двигателей K4M, F4R
- Opel / Chevrolet — системы питания двигателей Ecotec
- Ford — соединение топливных трубок
- ГАЗ / УАЗ — современные системы с пластиковыми топливопроводами
Инструкция по установке
Для монтажа на гибкий топливный шланг (10 мм) рекомендуется предварительно разогреть конец шланга в горячей воде или строительным феном для облегчения посадки на «елочку». Для фиксации необходимо использовать специальный хомут. При соединении с ответной частью (металлическим или пластиковым штуцером 9.89 мм) защелкивание происходит до характерного щелчка. Перед установкой проверьте целостность уплотнительного кольца внутри разъема.
